droid #2 de lolo080 – R2-M5

[Xoff]

pour l’allongement, l’idéal est d’avoir à l’intérieur un servo linéaire qui allongera ou rentrera le bout du bras, sinon d’autre solution doivent aussi fonctionner, à réfléchir donc

[Anonyme]

est-ce que le bras ne doit pas se bouger dans un autre angle? (en direction de conduire?) ??? : : :

alors comme ca…

[img]http://i36.servimg.com/u/f36/12/75/11/05/dsci4819.jpg[/img]

au lieu de ca…

[img]http://i36.servimg.com/u/f36/12/75/11/05/dsci4820.jpg[/img]

où est-ce qu´il manque de la place pour réaliser ca?

[Anonyme]

C’est la question que je me posais… Dans le film le bras est dans l’axe du corps.

Sinon je pensais à un truc pour avoir un mouvement plus fluide, sans à coup, et un peu plus solide (on sait jamais avec les mimines des gentils enfants ), des gears pour train d’atterrissage d’avions R/C (pour les gros, les petits utilisent de simples servos).

[Xoff]

avec les armatures du châssis et les trappes, on n’arrive pas forcément à faire ce que l’on veut, vu les délais avant CE2, il restera comme ça, je ferai peut être des modifs par la suite (j’ai deja pas mal galérer pour faire ça)

[Anonyme]

la construction d´un astromech n´est jamais fini!

[Xoff]

c’est clair, et c’est deja mon second droid

[kethry]

lolo080 wrote:

avec les armatures du châssis et les trappes, on n’arrive pas forcément à faire ce que l’on veut, vu les délais avant CE2, il restera comme ça, je ferai peut être des modifs par la suite (j’ai deja pas mal galérer pour faire ça)

je ne sais pas si tu as les bread pans à 90 de James

je pourrai te prendre des photos ou faire des mesures si ça peut aider

[Xoff]

j’ai les breadpans sur mon premier droid mais je n’en mettrai pas sur le second, peut être un truc bricolé derrière par la suite, à voir car ça plait pas mal au public de voir les entrailles

[Xoff]

petite mise à jour et nouveautés : la cheville centrale et le montage avec le pied central

j’ai assemblé beaucoup de pièces qu’elles soient en alu ou résine sur mes deux droids et même si certaines nécessitent beaucoup d’ajustements et parfois de modifications, j’avais envie de réaliser une pièce moi même, j’ai choisi la cheville centrale.

je souhaitais un design un peu différent de ce qu’on voit le plus souvent avec un look un peu plus dynamique et des arêtes plus nettes.

j’ai profité de bosser sur une version d’évaluation d’autocad pour réaliser les plans de cette pièce (ça n’a pas été de tout repos car ce n’est pas mon métier mais avec de la patience on arrive petit à petit à ce que l’on souhaite).

voici quelques rendus

[img]http://4.bp.blogspot.com/-SkEmR1cqAOI/UdVvam34_9I/AAAAAAAABN4/YWVzdtI_i3w/s320/ankle3D_versionE_view2.jpg[/img] [img]http://2.bp.blogspot.com/-Wr9Ntjm91WM/UdVvapu5ebI/AAAAAAAABNs/NgyOfkofiIs/s320/ankle3D_versionE_view3.jpg[/img] [img]http://3.bp.blogspot.com/-7YZ09U-T6xs/UdVvbIcvAiI/AAAAAAAABOI/sL9RpXvg9Ao/s320/ankle3D_versionE_view4.jpg[/img]

[img]http://4.bp.blogspot.com/-p4E7EWoOFpw/UdVvbW71pJI/AAAAAAAABN8/eBeJT8lbMGQ/s320/ankle3D_versionE_view5.jpg[/img] [img]http://4.bp.blogspot.com/-oMqm4sb0hac/UdVvbmaqixI/AAAAAAAABOA/RZmqQUB8esY/s320/ankle3D_versionE_view6.jpg[/img] [img]http://4.bp.blogspot.com/-sbWeY36P0Ew/UdVvcB6XV3I/AAAAAAAABOQ/DlwRtzNyosk/s320/ankle3D_versionE_view7.jpg[/img]

[img]http://2.bp.blogspot.com/-8tlc41m7hX0/UdVvcD8sHrI/AAAAAAAABOg/gr5uBMl7W1k/s320/ankle3D_versionE_view8.jpg[/img] [img]http://1.bp.blogspot.com/-zRwMgWV9ak0/UdVvaaN1A7I/AAAAAAAABNo/93I22l6nwng/s320/ankle3D_versionE_view1.jpg[/img]

comme c’était ma première pièce réalisée et notamment avec les problèmes de conversions entre les unités métriques et US, j’avais quelques modifications et ajustements à effectuer sur la pièce à la main (limer, poncer)

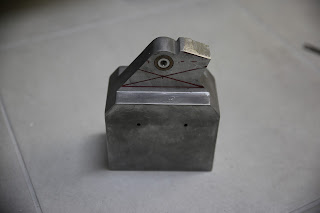

avec l’aide de zhongvador, j’ai pu faire réaliser cette pièce en alu, la voici devenue réalité

[img]http://3.bp.blogspot.com/-r3AaZ8y5-IA/UdVmGI7PJWI/AAAAAAAABM4/_O2AgK7HlYo/s320/IMG_0130.JPG[/img] [img]http://2.bp.blogspot.com/-qhEHhIdoGwE/UdVmLF-TQVI/AAAAAAAABNM/zp2tZSs7rC8/s200/IMG_0132.JPG[/img] [img]http://4.bp.blogspot.com/-3n3bjVQBLvQ/UdVmKKEBQkI/AAAAAAAABNE/TWCQ0aimZPY/s320/IMG_0131.JPG[/img]

[img]http://2.bp.blogspot.com/–EkowOzCyLI/UdVmFYvA85I/AAAAAAAABMs/9ebKIYSC_mc/s320/IMG_0129.JPG[/img] [img]http://2.bp.blogspot.com/-nKQlMdsct_I/UdVmFSToDyI/AAAAAAAABMw/a7Uo2K-Bjds/s320/IMG_0128.JPG[/img]

après quelques coups de scie, de lime et ponçage

[img]http://2.bp.blogspot.com/-GtgK59n5h5g/UdVuVwMTsXI/AAAAAAAABNc/r44B8EoF1sw/s320/IMG_0138.JPG[/img]

puis il a fallu mettre une roue et attacher le pied central. j’ai opté pour une vis dans le pied central et directement visé dans la cheville

[img]http://4.bp.blogspot.com/-wgzt3vJCxrw/UdV0Kt1v4kI/AAAAAAAABOw/Fs7cqnPXVAw/s320/IMG_0139.JPG[/img] [img]http://1.bp.blogspot.com/-hF5okIxPnIs/UdV1PkvxDJI/AAAAAAAABO8/kdN0pAjRcaA/s320/IMG_0136.JPG[/img]

avec une gros roue double de 75mm de diamètre

[img]http://3.bp.blogspot.com/-3FpcmEXOQOU/UdV-W5kpBNI/AAAAAAAABPM/qmEfQVsCI7c/s320/IMG_0133.JPG[/img] [img]http://2.bp.blogspot.com/-R5b7SL0OHBY/UdV-WzISPcI/AAAAAAAABPQ/H2MBIKnOWdY/s320/IMG_0134.JPG[/img]

voici après des séances de ponçage et peinture successives

[img]http://1.bp.blogspot.com/-nkm1PvZ9iXU/UdV-z6nZZqI/AAAAAAAABPc/S7rruo1Px2U/s400/IMG_0141.JPG[/img]

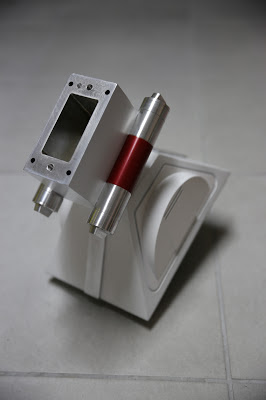

puis le pied central monté sur la cheville le tout peint et prêt à être utilisé à CE2

[img]http://3.bp.blogspot.com/-BETdQzdQsZk/UdV_LWn8yzI/AAAAAAAABPk/f8G-sJu4TWo/s400/IMG_0173.JPG[/img] [img]http://3.bp.blogspot.com/-l4wvja6CgBM/UdV_Lj0YNfI/AAAAAAAABPo/J6-aZmPzjx0/s400/IMG_0174.JPG[/img] [img]http://4.bp.blogspot.com/-n642hm_5piQ/UdV_NtX4BbI/AAAAAAAABP0/fUCFOED-R-k/s400/IMG_0175.JPG[/img] [img]http://4.bp.blogspot.com/-9h0sarAjM7A/UdV_QLRDHmI/AAAAAAAABP8/BrNJAOTHcwg/s400/IMG_0176.JPG[/img]

[Anonyme]

:welldone: sacré boulot!

[Anonyme]

Très beau résultat :clapclap dis-nous Lolo tu ne te préparerais pas pour faire des runs des fois ? :yes:

[Xoff]

non, désolé mais je ne prévois pas de run, j’ai tellement encore de chose à faire

[Anonyme]

Bah, on aura essayé encore bravo c’est top :welldone:

[Anonyme]

Je vais pleurer tellement c est beau. Je vote aussi pour le run. Ça fait déjà 3 pièces de vendues

[Heritrix [Crawler]]

Super beau bravo
